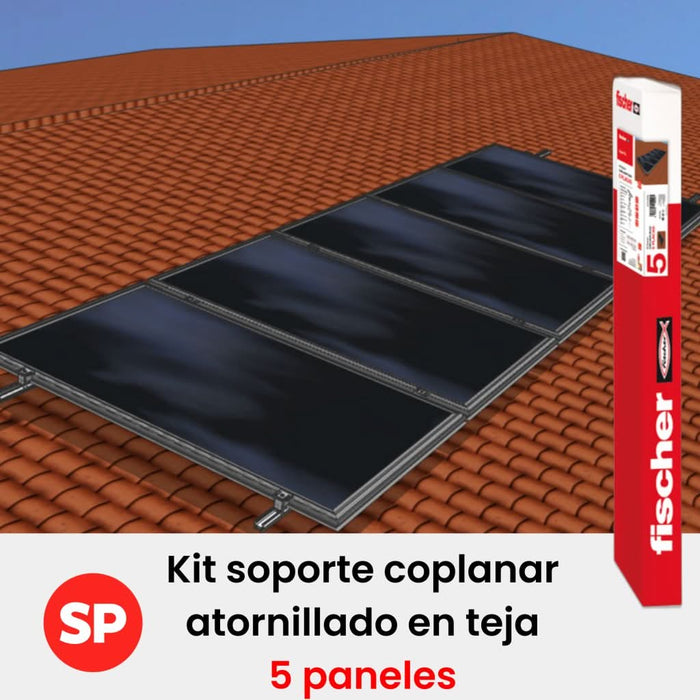

Estructura coplanar para 5 paneles sobre cubierta de teja, con base de anclaje en ladrillo hueco, madera u hormigón. Va todo dentro: perfil, grapas, tornillería y tamices.
La tornillería y los tamices van incluidos. Es lo que más se paga aparte en otros kits, y es justo lo que se olvida al pedir: sin tamiz no hay anclaje en hueco, y sin tornillo de doble rosca no hay paso por la teja.
Qué lleva exactamente
Perfil4 perfiles de 2,50 m y 2 de 1,25 m — 12,5 m en total.
Grapa final PM-U4 uds. Cierran la fila, dos en cada extremo.
Grapa central PMC-U8 uds. Van entre panel y panel.
Unión CPN Solar-fish8 uds, con 16 tornillos autoperforantes de 3,5×9,5 A2. Dos por cada empalme de perfil.
Tornillo de doble rosca STSR M10×250 A212 uds. Es el que atraviesa la teja hasta la base.
Placa de conexión SSP 10 A212 uds. Reparte la carga del STSR sobre el perfil.
Tornillo cabeza de martillo RHS 8×20 A212 uds, con 12 tuercas hexagonales MU F M8 A2. Van en la ranura del perfil.
Tamiz FIS H 18×130/200 K12 uds. Es lo que hace válido el anclaje químico en ladrillo hueco.
AceroToda la tornillería en A2, inoxidable.
Cómo está calculada la cantidad
No es un surtido aproximado: cada cifra sale de la misma regla, y puedes comprobarla. Cuatro grapas finales siempre, una en cada esquina de la fila. Dos grapas centrales por cada panel menos uno, porque cada grapa central sujeta dos módulos a la vez. Y dos puntos de anclaje por panel más dos, que es lo que fija el perfil a la cubierta. Con 5 paneles: 4 finales, 8 centrales y 12 puntos de anclaje completos —tornillo, placa, tuerca y tamiz, uno de cada por punto—.
Los perfiles se montan en dos filas, así que hay 4 empalmes; cada empalme lleva dos uniones CPN, y por eso van 8.
Lo que no lleva y vas a necesitar
- Anclaje químico FIS VS Solar 300 T: es la resina que llena el tamiz. Sin ella el tamiz no sujeta nada.
- Impermeabilizante MS Liquid para sellar el paso del tornillo por la teja.
- Broca Pointer U: vástago SDS corto, atraviesa la teja sin descabezarla.
- Los módulos fotovoltaicos no van incluidos.
Los tres van juntos en el kit de anclaje y sellado de obra entera, si prefieres no ir pieza a pieza.
¿Es tu caso?
Es tu caso si
- Montas 5 paneles en coplanar sobre cubierta de teja.
- La base bajo la teja es ladrillo hueco, madera u hormigón.
- Quieres el pedido cerrado, sin contar tornillos ni tamices.
No es tu caso si
- Tu cubierta es de chapa grecada: ahí va otra perfilería.
- Necesitas una fila más larga: une dos kits con el kit de unión.
- El proyecto exige cálculo de cargas: pídenoslo antes, lo calculamos con SOLARPANEL-FIX.
Tienes el manual de montaje en PDF con el despiece y el orden de colocación.
Somos el fabricante. Si tienes dudas del soporte, del número de kits o de la carga de viento y nieve de tu zona, escríbenos antes de comprar: lo calculamos con nuestro propio software y te decimos qué te hace falta.
