El M10 del FAZ II Plus. Es el perno pasante de toda la vida, pero con la ventaja que cambia el día a día en obra: de M8 a M24 no hace falta limpiar el taladro. Taladras, metes el perno y aprietas. En M10 entran además las categorías sísmicas C1 y C2, que es lo que pide un proyecto en zona sísmica.
Homologado en hormigón fisurado
Evaluado para hormigón fisurado y no fisurado, de C20/25 a C50/60. La cara de abajo de un forjado en el centro del vano, y la de arriba sobre los apoyos, trabajan a tracción y ahí el hormigón fisura. Si anclas al techo, casi siempre estás en esa zona, y salvo que el proyectista diga lo contrario, el hormigón se supone fisurado.
En un perno de expansión esto es determinante: si la fisura se abre, el clip tiene que seguir apretando. Que esté evaluado en fisurado es lo que lo garantiza.
Qué medida necesitas

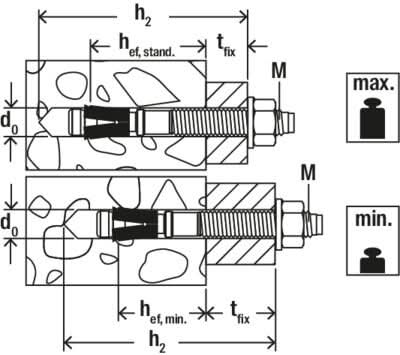

La designación es M10 / espesor: la rosca métrica del perno y el espesor máximo de la pieza que puedes fijar. El taladro es del mismo diámetro nominal que la rosca.
Anclaje FAZ II Plus M10 / 10Sujeta una pieza de hasta 10 mm de espesor.Montaje pasante, a través de la pieza.
Anclaje FAZ II Plus M10 / 20Sujeta una pieza de hasta 20 mm de espesor.Montaje pasante, a través de la pieza.
Anclaje FAZ II Plus M10 / 30Sujeta una pieza de hasta 30 mm de espesor.Montaje pasante, a través de la pieza.
Anclaje FAZ II Plus M10 / 50Sujeta una pieza de hasta 50 mm de espesor.Montaje pasante, a través de la pieza.
Anclaje FAZ II Plus M10 / 80Sujeta una pieza de hasta 80 mm de espesor.Montaje pasante, a través de la pieza.
Anclaje FAZ II Plus M10 / 100Sujeta una pieza de hasta 100 mm de espesor.Montaje pasante, a través de la pieza.
Anclaje FAZ II Plus M10 / 160Sujeta una pieza de hasta 160 mm de espesor.Montaje pasante, a través de la pieza.
Sobre qué material puedes ponerlo
- Hormigón de C20/25 a C50/60, fisurado y no fisurado.
- Hormigón con fibras de acero.
Esto es un anclaje de hormigón, y solo de hormigón
No lo declaramos para ladrillo hueco, para hormigón celular ni para cartón yeso. Si tu soporte no es hormigón, este no es tu anclaje: dínoslo y te decimos cuál es. Si lo que tienes es fábrica de ladrillo, mira el tornillo de hormigón UltraCut FBS II, que sí está declarado para ladrillo cerámico y silicocalcáreo.
Y en hormigón con fibras de acero sí lo declaramos, que es algo que no tiene cualquier anclaje.
Cómo agarra: el clip de expansión

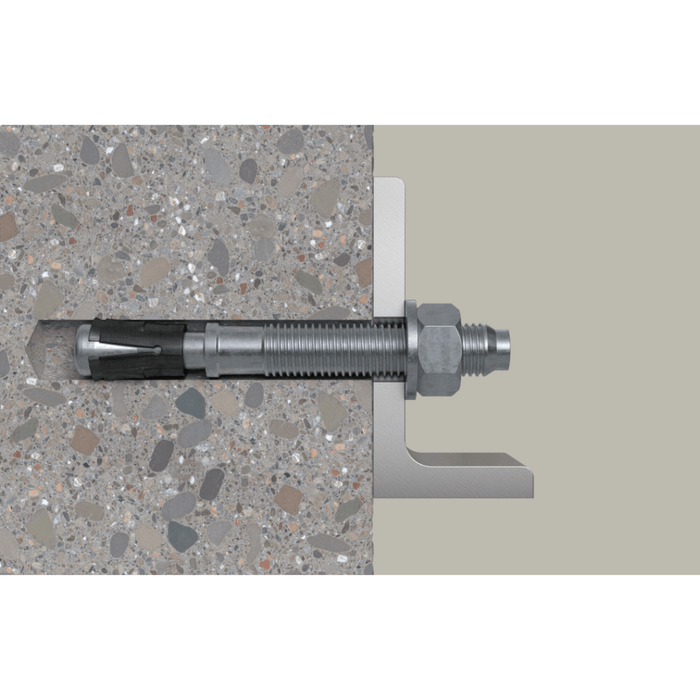

Al aplicar par, el perno cónico tira del clip de expansión contra la pared del taladro. Es expansión controlada por par: el anclaje alcanza su capacidad cuando llegas al par de instalación, y no antes. Por eso el par no es un detalle de acabado, es parte del anclaje.
Y aquí está su mejor argumento, que es de productividad y no de catálogo: de M8 a M24 no hace falta limpiar el taladro. La limpieza mal hecha es una de las causas más habituales de que un anclaje no dé lo que dice la tabla, y este se la ahorra.
Homologación, dicho con precisión
Evaluaciones técnicas europeas ETA-19/0520 y ETA-20/0897.
Categorías sísmicas C1 y C2, que las tenemos declaradas de M10 a M24.
El comportamiento frente al fuego está evaluado en la ETA, con respaldo adicional de ensayos de curva de incendio de túnel.
Certificación de tercera parte ICC-ES ESR-2948.
Los valores de carga dependen de la clase de hormigón, de la profundidad de anclaje y de las distancias al borde y entre ejes. No los resumimos en un número suelto porque no significaría nada: dinos la carga y la geometría y te pasamos el cálculo hecho con nuestro propio software.
Cómo se monta
- Montaje pasante: se taladra a través de la pieza, sin desmontarla y sin marcar puntos.
- De M8 a M24 no hace falta limpiar el taladro. En M6 sí.
- Aprieta con llave dinamométrica hasta el par de instalación. Publicamos 8 Nm en M6, 20 Nm en M8 y 45 Nm en M10. De M12 en adelante tenemos el dato y te lo pasamos, pero no lo publicamos aquí porque no lo hemos verificado por partida doble, y en un anclaje estructural aproximarse no vale.
- Para cargas dinámicas —bombas, cintas, plataformas— hace falta el Dynamikset adicional relleno con mortero de inyección.
- El anclaje no está puesto hasta que está apretado. Un anclaje de expansión sin apretar no sujeta: alcanza su capacidad al llegar al par.
Para qué trabajo es
- Estructura metálica: placas base, consolas, escaleras y pasarelas.
- Barandillas y quitamiedos.
- Ascensores y plataformas elevadoras, que declaramos expresamente.
- Bandejas de cable, máquinas y bombas.
- Túneles, respaldado por ensayos de fuego de curva de túnel.
Ficha técnica
FamiliaAnclaje de perno FAZ II Plus
TipoAnclaje de expansión por clip, controlado por par
RoscaM10
Espesores de pieza10 mm · 20 mm · 30 mm · 50 mm · 80 mm · 100 mm · 160 mm
AcabadoAcero cincado
Evaluación europeaETA-19/0520 · ETA-20/0897
SísmicaC1 y C2
Otras certificacionesICC-ES ESR-2948
Hormigón fisuradoSí, de C20/25 a C50/60
Hormigón con fibras de aceroSí
MontajePasante
Limpieza del taladroNo necesaria de M8 a M24
Par de instalación45 Nm
Cargas dinámicasRequieren el Dynamikset adicional
Preguntas frecuentes
¿Qué gano frente a otro perno de expansión?
Que de M8 a M24 no hace falta limpiar el taladro. En una obra con cien puntos, eso es media jornada y un fallo menos: la limpieza mal hecha es una de las causas más habituales de que un anclaje no dé lo que dice la tabla.
¿Sirve para carga dinámica?
Para cargas dinámicas —bombas, cintas transportadoras, plataformas— hace falta el Dynamikset adicional, relleno con mortero de inyección. Si tu caso es ese, dínoslo y te decimos exactamente qué necesitas.
¿Cuánto hay que apretar?
Publicamos el par de instalación por medida: 8 Nm en M6, 20 Nm en M8 y 45 Nm en M10. Para M12 y superiores tenemos el dato en la ficha técnica del producto y te lo pasamos: no lo publicamos aquí porque no lo hemos podido verificar por partida doble y en un anclaje estructural no vale con aproximarse.
¿Cómo sé si mi hormigón está fisurado?
No se ve a simple vista. La norma de cálculo, la EN 1992-4, parte de suponerlo fisurado mientras no se demuestre lo contrario. En la práctica: la cara de abajo de un forjado en el centro del vano y la de arriba sobre los apoyos trabajan a tracción, así que si anclas al techo, cuenta con que está fisurado. Este anclaje lo cubre.
¿Puedo ponerlo en ladrillo hueco?
No. Este es un anclaje de hormigón y solo lo declaramos para hormigón. En fábrica de ladrillo hay otras soluciones, y te las decimos si nos cuentas el caso.
¿Qué pasa si no lo aprieto al par correcto?
Que no da lo que dice la tabla. Un anclaje de expansión alcanza su capacidad al llegar al par de instalación: por debajo no ha expandido lo suficiente, y por encima puedes estar dañándolo. Llave dinamométrica, no muñeca.
¿Puedo reutilizar el anclaje?
No. Un anclaje de expansión no se reutiliza: una vez ha expandido, el clip queda deformado. Si necesitas un punto desmontable y reutilizable, dínoslo y te decimos qué familia te sirve.
¿Es este el anclaje correcto para tu caso?
Dinos qué vas a fijar, cuánto pesa, a qué distancia del borde y sobre qué hormigón, y te decimos la medida, la profundidad y si te conviene este o el de otra familia. Somos fischer: te vamos a decir la verdad aunque el anclaje correcto sea más barato, o aunque no sea este.
