Taco de golpeo para fijar el aislante del SATE al soporte. Un solo diámetro, Ø 8 mm, disco de 60 mm y clavo premontado: se mete el taco en el taladro y se remata a martillo. Cubierto por la ETA-09/0394 en las cinco categorías de material base, de la A a la E. Ocho longitudes, de 110 a 250 mm.
Qué longitud te toca
La cuenta es siempre la misma: 35 mm de anclaje en el soporte + el revestimiento que haya + el espesor del aislante. Elige por el espesor de la placa, no por la longitud del taco.
8/110Aislante espesores finosLongitud 110 mmTaladro 115 mm mín.Ref. 507418
8/130Aislante espesores finosLongitud 130 mmTaladro 135 mm mín.Ref. 507419
8/150Aislante hasta 110 mmLongitud 150 mmTaladro 155 mm mín.Ref. 507420
8/170Aislante hasta 130 mmLongitud 170 mmTaladro 175 mm mín.Ref. 507421
8/190Aislante hasta 150 mmLongitud 190 mmTaladro 195 mm mín.Ref. 507422
8/210Aislante hasta 170 mmLongitud 210 mmTaladro 215 mm mín.Ref. 507423
8/230Aislante hasta 190 mmLongitud 230 mmTaladro 235 mm mín.Ref. 507424
8/250Aislante hasta 210 mmLongitud 250 mmTaladro 255 mm mín.Ref. 507425
Nuestra tabla declara el espesor máximo de aislante a partir de la 8/150. Para las dos cortas vale la misma regla que cumplen todas las demás: longitud menos 40 mm. Si el aislante viene de fábrica con un espesor justo en el límite, sube a la longitud siguiente: sobrar 20 mm no molesta, faltar 5 deja el anclaje corto.
Cuál de nuestras fijaciones SATE es la tuya
El soporte manda. No es cuestión de precio: un taco de golpeo no agarra en madera, y un tornillo de madera no agarra en hormigón.
TermoZ CN 8 · esta
SoporteHormigón, ladrillo macizo y perforado, silicocalcáreo, bloque hueco, hormigón ligero y hormigón celular. Categorías A a E.
MontajeTaladro de Ø 8 mm y clavo de golpeo. Enrasado o empotrado en la placa.
ParaLa fijación mecánica del aislante en el SATE, que es el 95 % de los tacos de una fachada.
TermoFix 6H-NT · soporte de madera
SoporteMadera maciza y tableros derivados: OSB, MDF, aglomerado.
MontajeAtornillado directo, sin pre-taladro. Disco y tornillo premontados.
ParaRehabilitación sobre entramado de madera y construcción ligera.
DHK 160 · soporte de aislamiento
SoporteFachada con SATE ya montado.
MontajeFijación de elementos sobre el aislante, no del aislante.
ParaColgar en fachada sin romper el aislamiento.
FID II y FID II Plus · cargas ligeras en el aislante
SoporteEPS y XPS, sin llegar al muro.
MontajeEnroscado en la placa.
ParaLuminarias, cámaras, sensores, señalización. No es un taco de sistema.
TherMax · cargas a través del aislante
SoporteHormigón y obra de fábrica, atravesando el espesor del SATE.
MontajeAnclaje con manguito, con separación térmica.
ParaToldos, marquesinas, barandillas y todo lo que cuelga de la fachada ya aislada.
El TermoZ CN 8 fija el aislante. Lo que va colgado encima del aislante se resuelve con TherMax o DHK, y el puente térmico de una subestructura con Thermostop.
Obras en las que esta es la fijación
Rehabilitación energética de fachada
Lo que más se instala hoy. Un solo diámetro de broca para toda la fachada y ocho longitudes para cubrir cualquier espesor de placa, del aislante fino al de 210 mm.
Fachada con soporte heterogéneo
Edificios donde conviven hormigón del forjado, ladrillo perforado del cerramiento y algún parche de bloque. Las cinco categorías, de la A a la E, están en la misma ETA: no hay que cambiar de taco a media planta.
Obra nueva con SATE
Hormigón y ladrillo limpios, ritmo alto y muchas fijaciones por jornada. El golpeo con martillo es el montaje más rápido por unidad.
Zócalo y planta baja
Donde el aislante es más grueso y el sistema exige el anclaje más profundo. Las longitudes largas, de la 8/210 a la 8/250, están para eso.
Hormigón celular y bloque ligero
Soportes de baja resistencia donde muchos tacos quedan fuera. Este tiene declaradas las categorías D y E, con su carga admisible propia.
Refuerzo de un SATE adherido
Placas pegadas con mortero que el pliego obliga a asegurar mecánicamente. El taco pasa por la placa y ancla 35 mm en el soporte.

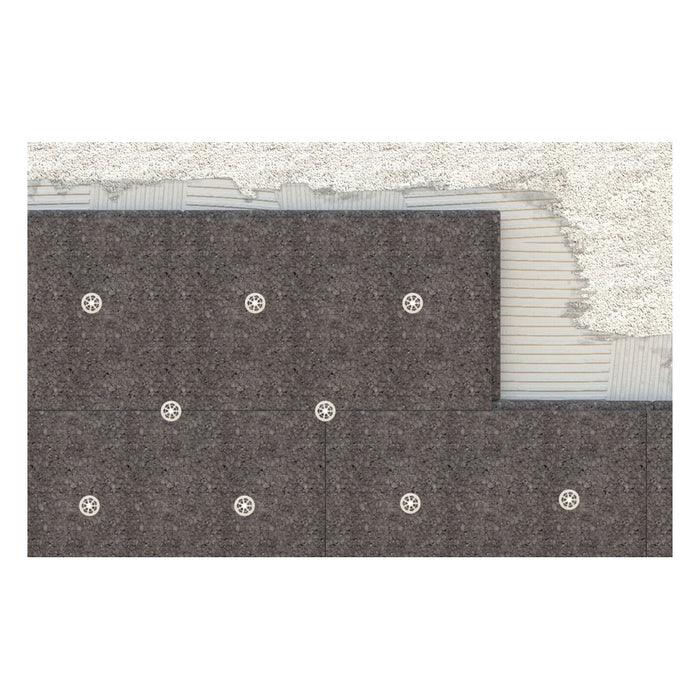

El número de fijaciones por metro cuadrado no lo fija el taco: lo fija el cálculo de succión de viento y el manual del sistema SATE que estés montando. El taco solo garantiza la carga de cada punto.
Qué está homologado, y con qué documento
ETA-09/0394Evaluación Técnica Europea como fijación plástica para sistemas compuestos de aislamiento térmico exterior.
DoP 0326Declaración de prestaciones. Es el documento que se archiva en el libro del edificio.
EPD-FIW-20210314-CBD1-ENDeclaración ambiental de producto, verificada. La que piden BREEAM, LEED y VERDE.
Las cargas admisibles según la ETA van de 0,13 a 0,30 kN por fijación según el material base, su densidad y su resistencia a compresión. La tabla completa, material por material, está enlazada más abajo.
Los cinco materiales base, y qué significa cada letra
AQué es HormigónDónde Forjado, muro y pilar de hormigón, de C12/15 a C50/60.
BQué es Fábrica macizaDónde Ladrillo macizo, bloque macizo de hormigón y silicocalcáreo macizo.
CQué es Fábrica perforada o huecaDónde Ladrillo perforado vertical, silicocalcáreo perforado y bloque hueco.
DQué es Hormigón de áridos ligerosDónde Bloque y muro de hormigón ligero.
EQué es Hormigón celularDónde Bloque de hormigón celular curado en autoclave.
Cada categoría tiene su carga admisible y su método de taladrado en la tabla oficial. En fábrica hueca y hormigón celular, taladra sin percusión: la percusión revienta los tabiquillos por dentro y el agujero deja de ser un agujero. Ahí es donde se pierde la carga, y no se ve desde fuera.
Lo que hace
- Una sola broca para toda la fachada. Ø 8 mm en las ocho longitudes: no se cambia de broca al cambiar de espesor.
- Las cinco categorías de material base en la misma ETA, de hormigón a hormigón celular.

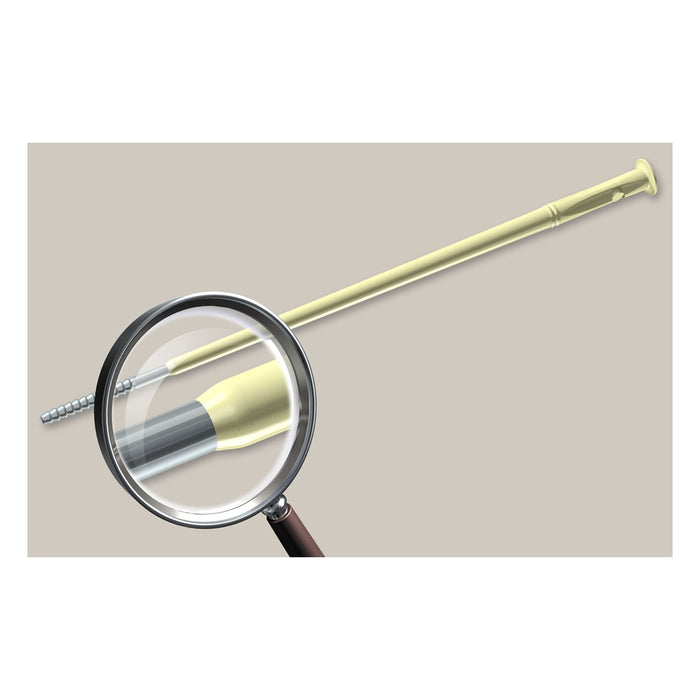

- Clavo premontado. Llega montado de fábrica: se introduce y se golpea. Sin piezas sueltas en el andamio.
- Disco de 60 mm, el diámetro de sistema para reparto de carga en placa de EPS y lana mineral.

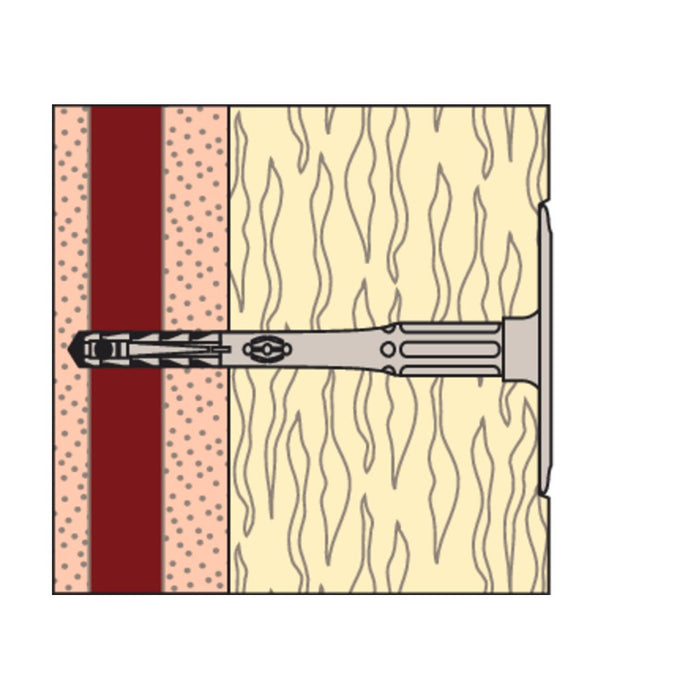

- Montaje enrasado o empotrado en la placa, según cómo vaya a rematarse la capa de mortero.
- Profundidad de anclaje de 35 mm constante, sea cual sea la longitud del taco.
Lo que no hace, y dónde falla
- No vale para soporte de madera. Un clavo de golpeo no agarra en un tablero. Ahí va el TermoFix 6H-NT.
- No es un anclaje de carga. Sujeta la placa contra la succión del viento. Para colgar un toldo o una barandilla de la fachada aislada, TherMax.
- No perdona el taladro corto. Hace falta la longitud del taco más 5 mm. Si el clavo topa antes de entrar del todo, el anclaje no son 35 mm y no lo vas a notar hasta el primer temporal.
- No perdona el taladro sucio en soporte blando. En categorías D y E el polvo reduce el agarre y ahí el margen ya es estrecho de partida.
- No decide cuántos van por metro cuadrado. Eso sale del cálculo de viento y del manual del sistema SATE, no del taco.
- No repone el aislante que rompas. Golpear con la maza sobre una placa de EPS fino hunde el disco y deja huella en el revestimiento. Ajusta la fuerza del último golpe.

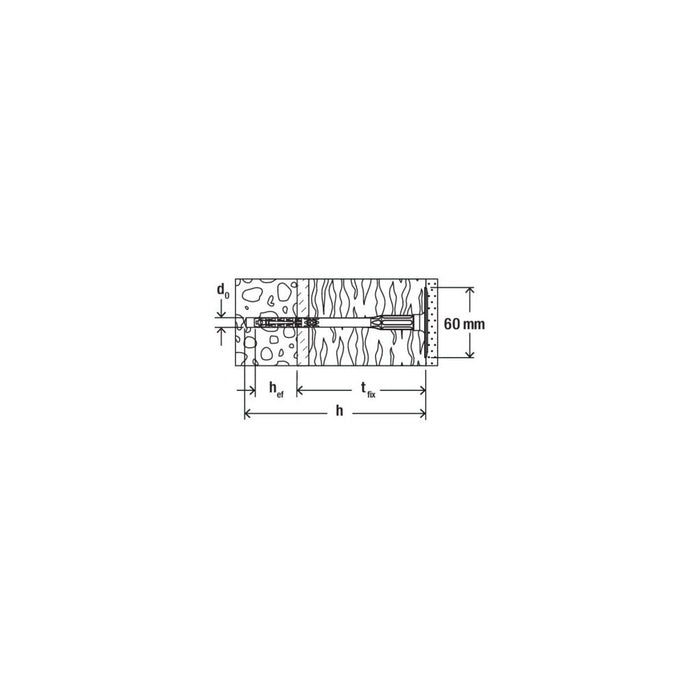

Parámetros de montaje
Los mismos para las ocho longitudes: solo cambia la profundidad del taladro.
Ø 8 mmBroca Ø 8 mmTipo SDS o cilíndricaPercusión según material
35 mmAnclaje en el soporteConstante en las 8 longitudes
Ø 60 mmDisco reparto de cargaMontaje enrasado o empotrado
+5 mmTaladro longitud + 5 mmMínimo de 115 a 255 mm
Cómo se instala

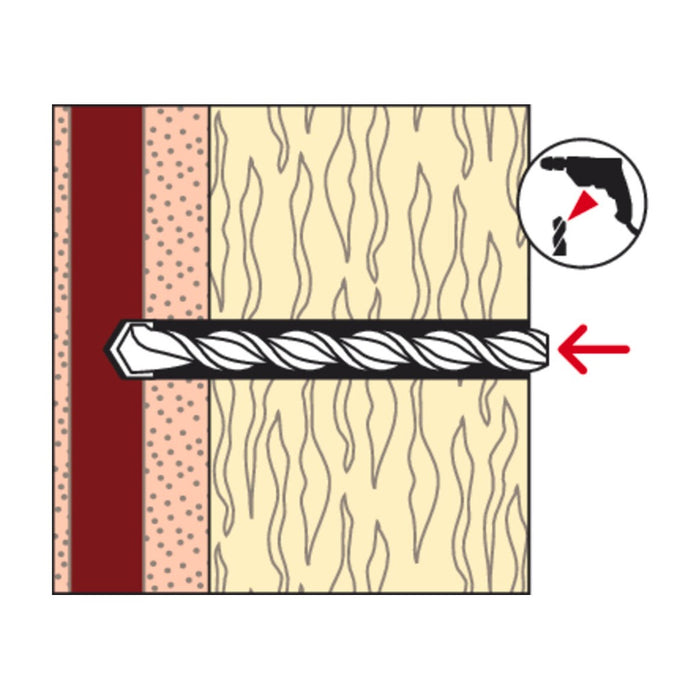

1 · Taladra a través de la placa
Broca de Ø 8 mm atravesando el aislante hasta el soporte. La profundidad mínima es la longitud del taco más 5 mm. En fábrica hueca y hormigón celular, sin percusión.

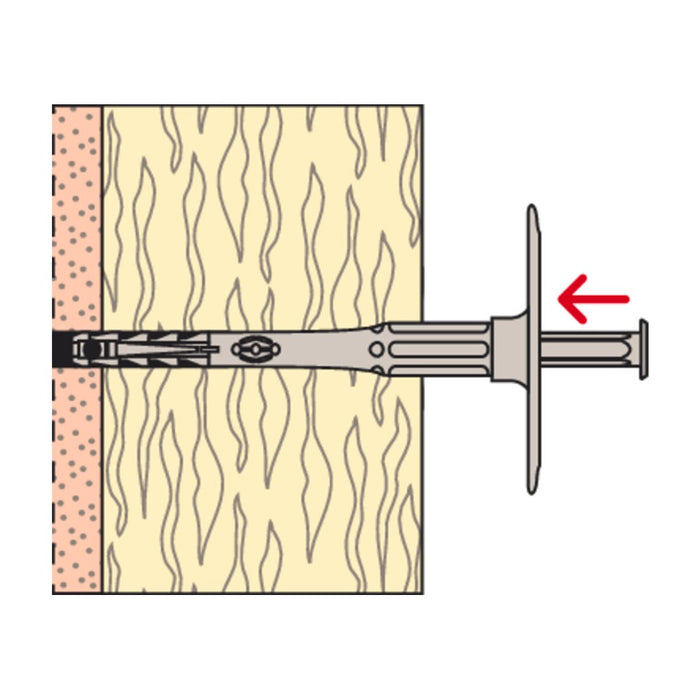

2 · Limpia y mete el taco
Saca el polvo del taladro. Introduce el taco a mano hasta que el disco apoye en la placa. Si no entra, el taladro está corto o sucio: no lo fuerces a martillazos.

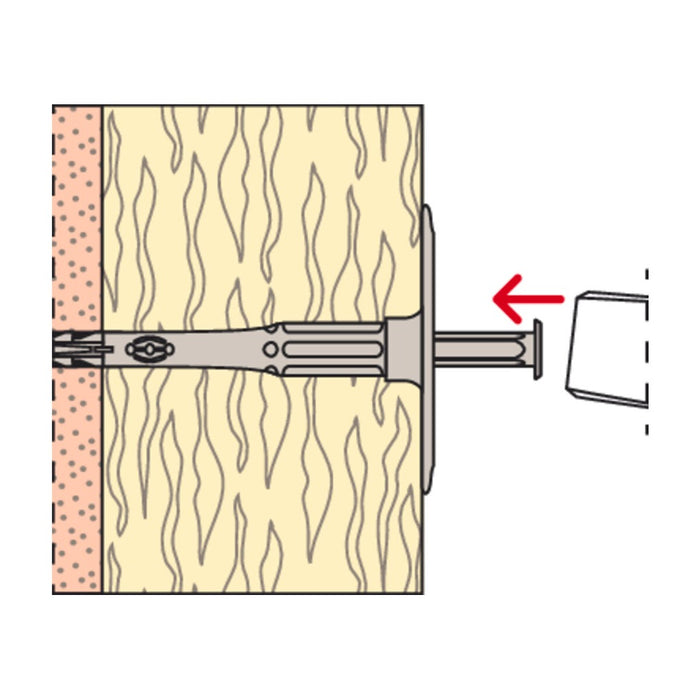

3 · Golpea el clavo
Remata el clavo a martillo hasta que la cabeza quede a ras del disco. El último golpe, medido: de más hunde el disco en el aislante y se marca en el revestimiento.
Para completar el montaje
1 · Broca de Ø 8 mm
Una sola medida para toda la fachada. La Quattric II SDS Plus está disponible de Ø6 a Ø12 y en varias longitudes útiles: con placa gruesa hace falta longitud total suficiente para llegar al soporte y 35 mm más.
2 · El taco correcto para lo que cuelgue después
Sobre la fachada ya aislada: TherMax para cargas, DHK 160 para elementos apoyados y FID II o FID II Plus para lo ligero que no puede llegar al muro.
3 · Soporte de madera
Si en la misma obra aparece un paño sobre entramado de madera o tablero, la fijación cambia: TermoFix 6H-NT, atornillada y sin pre-taladro.
4 · Corte del puente térmico
Donde haya que separar una subestructura metálica del muro, el Thermostop mantiene el aislamiento continuo en el punto de apoyo.
Ficha técnica
TipoFijación plástica de golpeo para SATE (ETICS)
Material del tacoPolipropileno y poliamida reforzada con fibra de vidrio
Material del clavoClavo compuesto con núcleo de acero galvanizado
Diámetro de taladro8 mm
Profundidad de anclaje efectiva35 mm
Diámetro del disco60 mm
Longitudes110, 130, 150, 170, 190, 210, 230 y 250 mm
Profundidad total mínima de taladroLongitud del taco + 5 mm
Espesor de aislanteHasta 210 mm con la 8/250
MontajeEnrasado o empotrado en la placa aislante
Materiales baseCategorías A, B, C, D y E: hormigón, ladrillo macizo y perforado, silicocalcáreo, bloque hueco, hormigón de áridos ligeros y hormigón celular
Cargas admisiblesDe 0,13 a 0,30 kN por fijación según el material base
ETAETA-09/0394
Declaración de prestacionesDoP 0326
Declaración ambientalEPD-FIW-20210314-CBD1-EN
FormatoCaja de 100 unidades
Referencias507418 a 507425
Documentación técnica
La ETA, la declaración de prestaciones, la tabla de cargas oficial por material base y la declaración ambiental.
ETA-09/0394 Declaración de prestaciones · DoP 0326 Tabla de cargas · TermoZ CN 8 Declaración ambiental (EPD)Lo que más nos preguntan
Tengo 120 mm de aislante. ¿Qué longitud pido?
La 8/170, que admite hasta 130 mm. La cuenta es 35 mm de anclaje, más el revestimiento que haya sobre el muro, más el espesor de la placa. Si el soporte lleva enfoscado de 15 o 20 mm, no lo descuentes: súmalo y sube de longitud.
¿Cuántos tacos por metro cuadrado?
Depende de la succión de viento del edificio, de la altura, de la zona y del sistema SATE que montes: eso sale del cálculo y del manual del sistema, no de la ficha del taco. Lo que sí te damos es la carga admisible de cada punto, de 0,13 a 0,30 kN según el material base. Pásanos la fachada y te lo miramos.
El soporte es ladrillo hueco. ¿Sirve?
Sí: la categoría C está declarada en la ETA-09/0394. Lo importante es taladrar sin percusión. Con percusión se rompen los tabiquillos interiores, el taladro se abre por dentro y el taco deja de agarrar donde debía.
¿Vale para fijar cosas sobre el aislante ya puesto?
No. Este taco fija la placa al muro. Para colgar algo de la fachada aislada hay que atravesarla con un anclaje pensado para carga: TherMax, o DHK 160 para elementos apoyados.
¿Enrasado o empotrado?

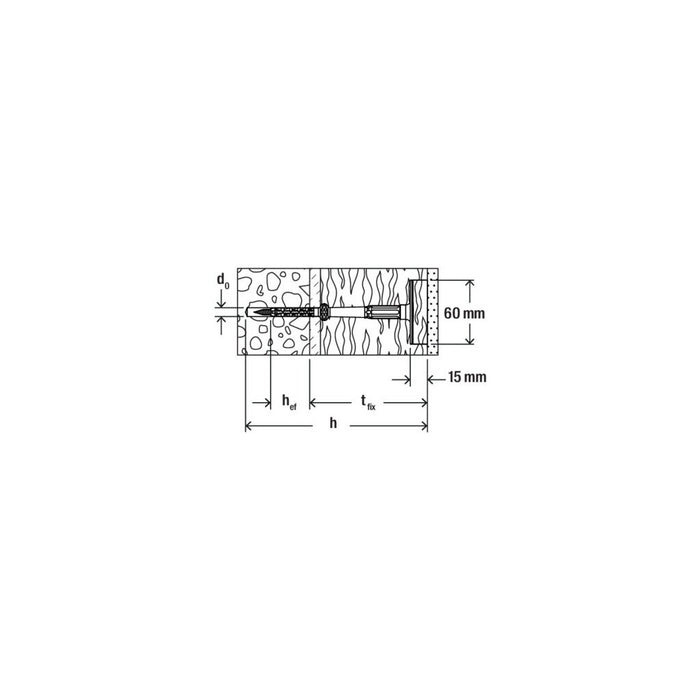

Las dos cosas valen. Enrasado deja el disco a nivel de la placa y es lo habitual con mortero de regularización. Empotrado hunde el disco y se tapa con un tapón de aislante: mejor acabado térmico y sin marca en el revestimiento. Decídelo antes de empezar y hazlo igual en toda la fachada.
¿Qué diferencia hay con un taco de golpeo corriente?
El documento. Un taco sin ETA no tiene carga declarada ni material base declarado, y en un SATE la dirección facultativa puede pedirte la DoP. Aquí tienes ETA-09/0394, DoP 0326 y la tabla de cargas por material, descargables arriba.
Te decimos la longitud y la cantidad
Mándanos el espesor del aislante, el material del soporte, los metros cuadrados de fachada y la altura del edificio. Te devolvemos la longitud correcta, la carga por punto y las cajas que necesitas, por escrito. Lunes a viernes, 8:00–18:00.
