Problema que resuelve
La grapa intermedia ATK 100 KL 8 mm fischer fija paneles visibles de fachada ventilada en juntas entre placas. Es una grapa de acero inoxidable para panel de 8,0 mm, formato 60 x 52 mm y sistema ATK100KL, pensada para sujetar dos cantos de panel en la zona principal del paño.
Cómo funciona

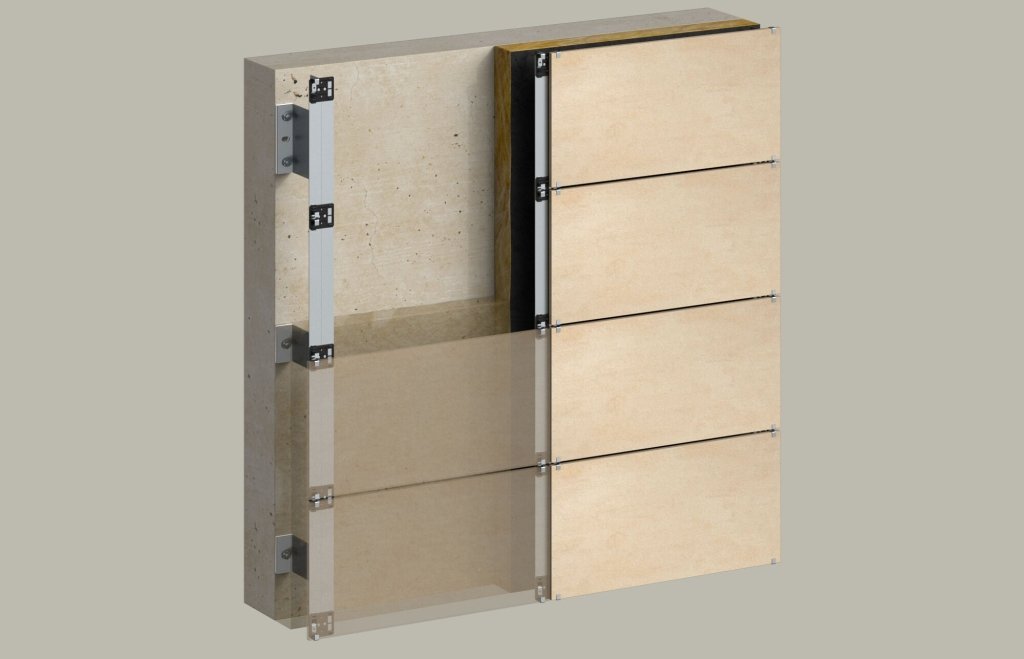

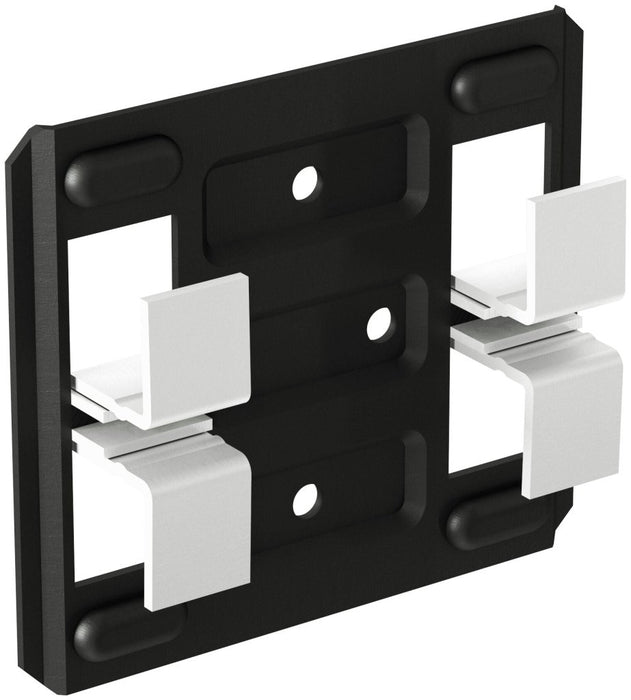

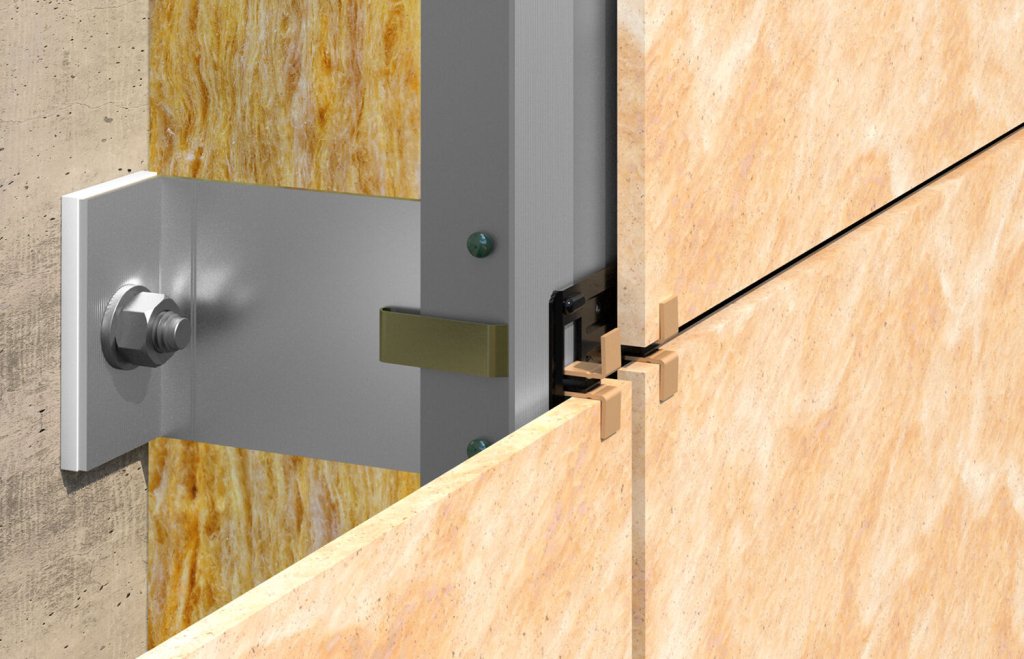

La ATK 100 KL intermedia trabaja por sujeción mecánica visible en el borde de los paneles. A diferencia de una grapa de inicio, incorpora dos elementos de pinza colocados lado a lado para sujetar los cantos de placas contiguas en la junta. Se fija directamente al perfil del bastidor auxiliar adecuado. La separación entre grapas debe salir del cálculo de fachada según viento CTE DB-SE-AE, material del panel, modulación y subestructura.
Para quién es
Para fachadistas, montadores de fachada ventilada, instaladores de subestructura metálica y contratistas que colocan gres porcelánico, cerámica, fibrocemento, HPL o solid surface. Es la grapa de trabajo para juntas del paño, no una pieza de arranque ni de remate de hueco.
Por qué fischer
fischer documenta esta referencia como “Grooved clamp”, la grapa para juntas de revestimiento dentro del sistema ATK 100 KL. La ficha define espesor de panel, dimensiones y materiales compatibles. Evita mezclar piezas parecidas que luego generan juntas torcidas, vibraciones o desmontajes en fachada terminada.
| Aplicación | Soporte recomendado | Carga típica |
|---|---|---|
| Junta entre dos paneles de fachada | Cerámica o gres porcelánico de 8 mm | Según cálculo de viento [verificar en ficha técnica] |
| Paño principal con grapa vista | Fibrocemento o HPL de 8 mm | No publicada para la grapa suelta |
| Fijación visible en junta de revestimiento | Perfil de bastidor auxiliar compatible | Depende de modulación y subestructura |
| Fachada ventilada con panel fino | Solid surface o panel fino ≥ 8 mm | Según proyecto de fachada |
| Sustitución puntual de grapa en sistema ATK100KL | Panel compatible de 8,0 mm | Verificar con documento de registro |
NO SIRVE PARA
- Arranques inferiores o remates superiores: usa una grapa de inicio ATK 100 KL.
- Jambas, mochetas o revelados: usa la variante intermedia vent / embrasure.
- Paneles de 9,5, 10,5, 11,5 o 13 mm; fischer tiene variantes específicas.
- Fijación oculta, adhesiva o sin grapa vista.
- Anclar directamente al muro soporte sin perfil de subestructura.
¿Qué grapa uso en la junta entre dos paneles de fachada ventilada?
Usa la grapa intermedia ATK 100 KL 8 mm si los paneles tienen 8 mm y el sistema es de fijación visible. Esta variante está pensada para la junta del paño principal.
¿Sirve para panel HPL de 8 mm en fachada ventilada?
Sí, fischer incluye paneles HPL entre los materiales compatibles. Comprueba espesor real, modulación, separación entre grapas y acción de viento antes de instalar.
¿La grapa intermedia ATK 100 KL queda vista?
Sí, es una grapa de fijación visible. fischer indica que las grapas pueden recubrirse en color RAL a juego bajo pedido para integrarlas con el panel.
¿Puedo usarla para el arranque inferior de fachada?
No es la pieza adecuada. Para arranque o remate superior usa una grapa de inicio ATK 100 KL; la intermedia está diseñada para juntas entre paneles.
¿Qué carga aguanta esta grapa de fachada?
La ficha no publica una carga universal para la grapa 553128. La resistencia depende del panel, perfil, fijación al bastidor, separación entre grapas y viento según CTE DB-SE-AE.
¿Vale para gres porcelánico fino?
Sí, la ficha fischer incluye gres porcelánico y materiales de panel delgado ≥ 8 mm. En gran formato o zonas de viento alto, valida siempre el sistema completo.
¿Se puede fijar directamente a hormigón o ladrillo?
No. La grapa se fija al perfil del bastidor auxiliar adecuado. El anclaje de la subestructura al soporte se calcula y ejecuta con otra fijación.
