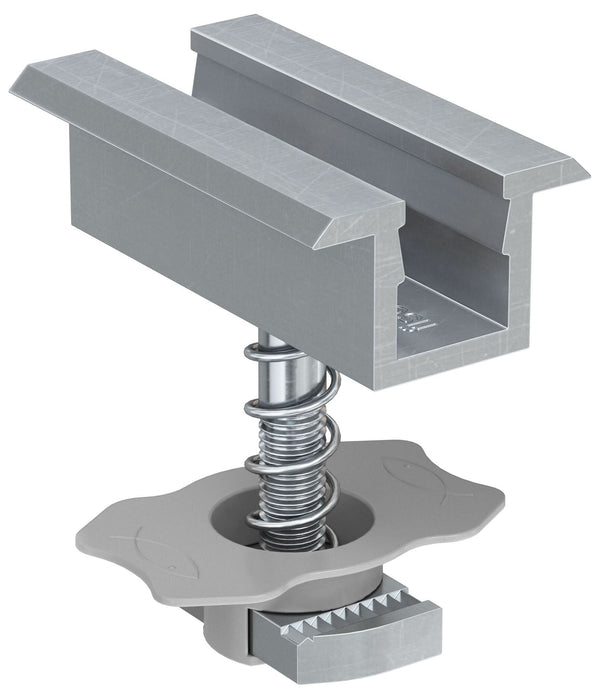

La abrazadera central premontada PM C ofrece una gamma completa para poder fijar todos los módulos fotovoltaicos con un grosor de 26.5mm a 50mm. Además, gracias a la tuerca cuadrada FCN AL, las abrazaderas PM se pueden fijar y bloquear rápidamente en cualquier punto del perfil. Esta es una opción comoda y completa, no requiriendo elementos adicionales pues viene premontada.
- Principales ventajas: La abrazadera central premontada PM C ofrece una gamma completa para poder fijar todos los módulos fotovoltaicos con un grosor de 26.5mm a 50mm

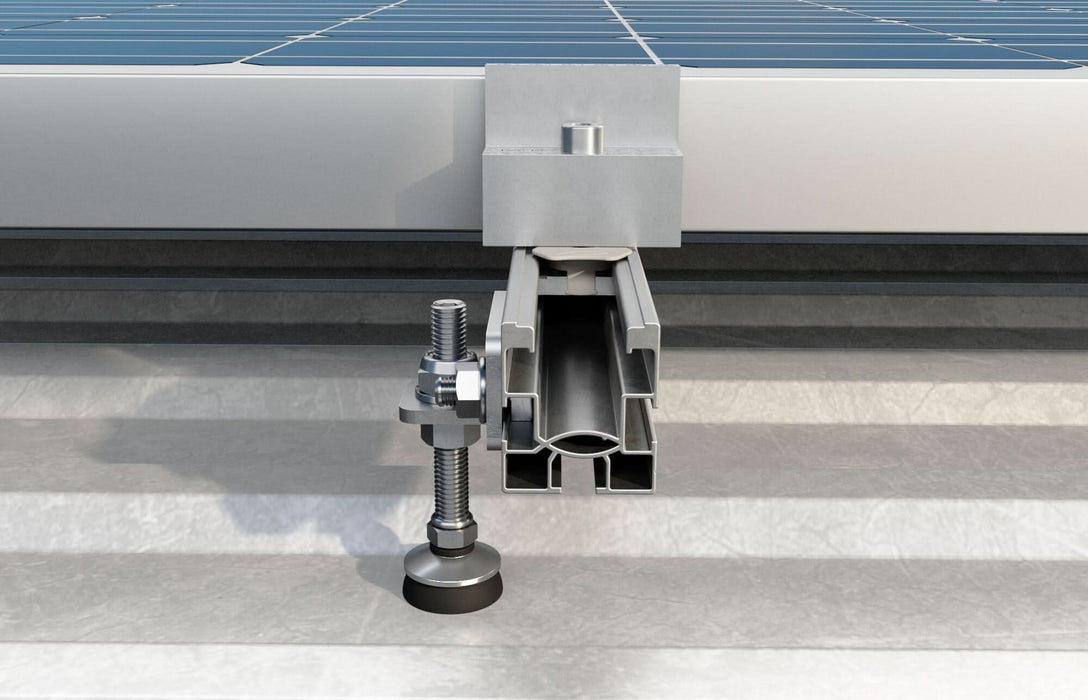

- Principales aplicaciones: Para fijar los módulos fotovoltaicos en perfiles Solar-fish, Solar-mid, Solar-flat, Solar 40/30 y Carril FUS 41
- Modo de empleo: Idóneo para sistema de cubierta coplanares con ganchos, sistema de cubierta plana con triángulos, sistema en cubierta en chapa grecada, sistema de cubierta en chapas onduladas y sistema de Estructuras Especiales para fijar los módulos fotovoltaicos en perfiles Solar-fish. Solar-mid, Solar-flat, Solar 40/30 y Carril FUS 41
Propiedades
- Abrazadera PM C en aleación de aluminio AW 6060 T66 conforme a la norma EN 755-2:2013.
- Tornillo Allen de acero inoxidable A2.70 conforme a la norma EN ISO 3506-1 /2:2009.
- Tuerca de cabeza de martillo FCN AL en aleación de aluminio AW 6060 T66 conforme a la norma EN 755-2:2013 y nailon gris PA6.
Aplicaciones
Adecuado para:

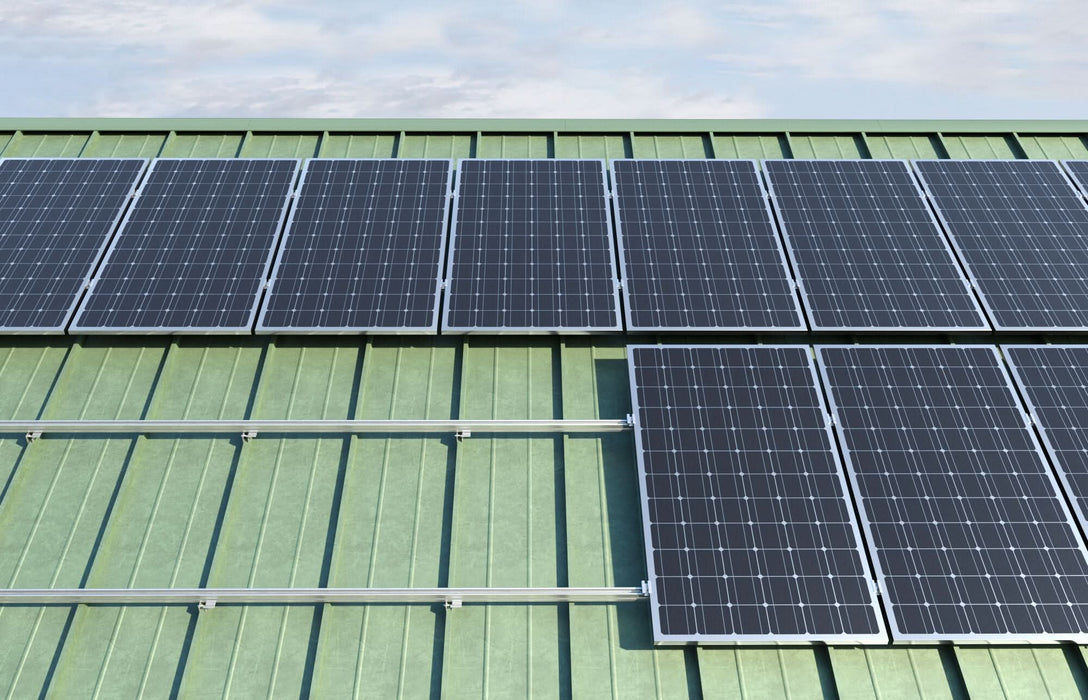

- Sistemas de techo inclinado con ganchos
- Sistemas de techo plano con marcos triangulares
- Sistemas de techo de chapa metálica trapezoidal
- Sistemas de techo de chapas onduladas
- Sistemas de estructuras especiales
Con:
- SolarFish H33
- SolarFish H44
- SolarMetal
Datos técnicos
|
Espesor del panel
|
28 - 34 mm |
|

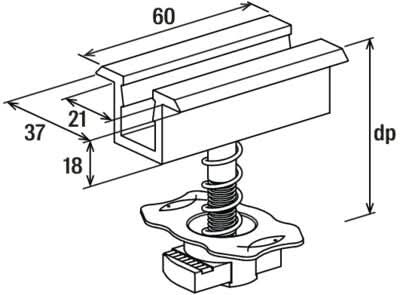

Tamaño de abrazadera
|
21 x 60 mm |
|
Dimensiones
|
60 x 21 mm |
|
Rosca(
M
)
|
M8 |
|
La longitud del tornillo(
ls
)
|
35 mm |
|

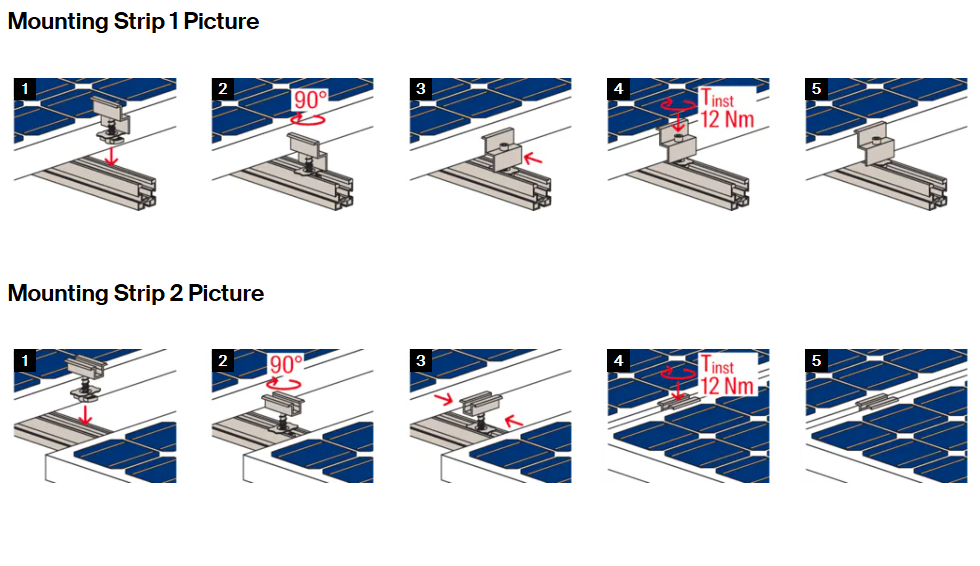

Llave dinamométrica para instalación(
Tinst
)
|
12 N·m |
|
Ancho de tuerca (hexagonal)(
SW
)
|
6 mm |
|
Peso
|
75 g |
|
Contenidos
|
10x Abrazadera central premontada PM C 30-34 |
|
Contenido por Pack
|
10 |
|
GTIN (EAN-Code)
|
8001132021200 |
