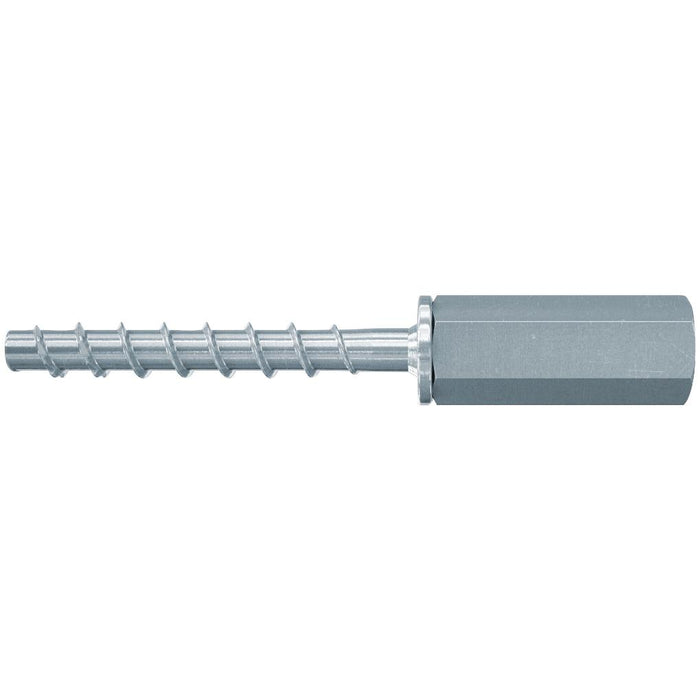

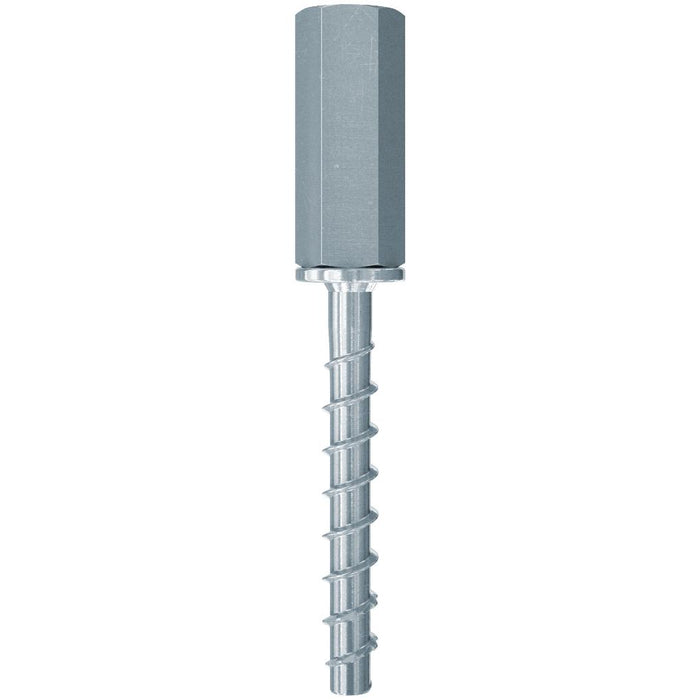

Tornillo hormigón FBS II 6 M8/M10 I fischer | Rosca interna ETA (Caja 100 uds)

Ø6 mm con rosca interna M8/M10 — permite colgar varilla roscada o accesorios roscados con taladro reducido.

ETA-15/0352 Opción 1 — aprobado para hormigón C20/25 a C50/60 fisurado y no fisurado.

ETA-18/0242 para fijación redundante — válido para sistemas no estructurales según EN 1992-4 y CEN/TR 17079.

Resistencia al fuego R120 — indicada por fischer en la ficha del UltraCut FBS II 6.

Nperm hasta 6,4 kN en hormigón no fisurado — valor para hnom 55 mm en C20/25 según tabla fischer.

Distancia mínima 35 mm — smin/cmin en tabla de cargas para hormigón C20/25 con cargas reducidas.

Ajuste aprobado hasta 2 veces — permite realinear con un suplemento máximo de 10 mm bajo la cabeza.

Fija rutas de tuberías, suspensiones de instalaciones, raíles de montaje y conductos de ventilación en hormigón. Úsalo cuando necesites una rosca interna M8/M10 para conectar varilla roscada o elementos suspendidos sin taco adicional.

NO SIRVE PARA

• No lo uses en pladur, cartón yeso o tabiques huecos sin anclar a un soporte aprobado.

• No lo montes en exterior expuesto con esta versión GVZ; la documentación indica condiciones interiores secas.

• No lo dimensionas “a ojo” para cargas estructurales, barandillas o elementos de seguridad.

• No lo uses si el taladro Ø6 mm queda holgado, ovalado o con hormigón degradado.

• No sustituye un anclaje químico cuando el cálculo exige varilla embebida o gran profundidad de anclaje.

Qué hace

Instalación directa en 7 pasos. Requiere broca Ø6 mm, taladro percutor, atornillador de impacto tangencial y vaso medida 13. Tiempo estimado: 1-2 minutos por fijación en serie.

Herramientas necesarias

• Broca de widia Ø6 mm.

• Taladro percutor o martillo perforador adecuado al soporte.

• Atornillador de impacto tangencial.

• Vaso de impacto medida 13.

• Llave dinamométrica si necesitas controlar par.

• Cepillo y bomba de aire si el montaje no cumple limpieza exenta.


Pasos

1. Marca el punto respetando cmin 35 mm y smin 35 mm en hormigón C20/25. Menos distancia reduce la carga útil.

2. Taladra con broca Ø6 mm a h2 40 mm para FBS II 6 x 35 o h2 60 mm para FBS II 6 x 55.

3. En suelo, taladra 18 mm extra como mínimo, equivalente a 3 x d0. fischer lo exige para evacuar polvo.

4. Presenta el accesorio o punto de suspensión alineado con la rosca M8/M10. Evita trabajar con la varilla fuera de eje.

5. Atornilla con vaso medida 13 hasta que la cabeza quede a ras y el tornillo no pueda profundizar más.

6. Si necesitas corregir, desenrosca y ajusta como máximo 2 veces, con suplemento máximo de 10 mm.

7. Comprueba visualmente el asiento final. Si gira en vacío o el taladro Ø6 mm queda holgado, descarta ese punto.


Errores comunes

• Usar broca mayor de Ø6 mm: pierde mordida y anula la capacidad prevista.

• Montarlo en pladur pensando que es “tornillo sin taco”: necesita hormigón o soporte aprobado.

• Aplicarlo en exterior con acero galvanizado GVZ: la documentación indica interiores secos.

• No calcular grupos con borde cercano: combina tracción, cortante, separación y borde según EN 1992-4.
