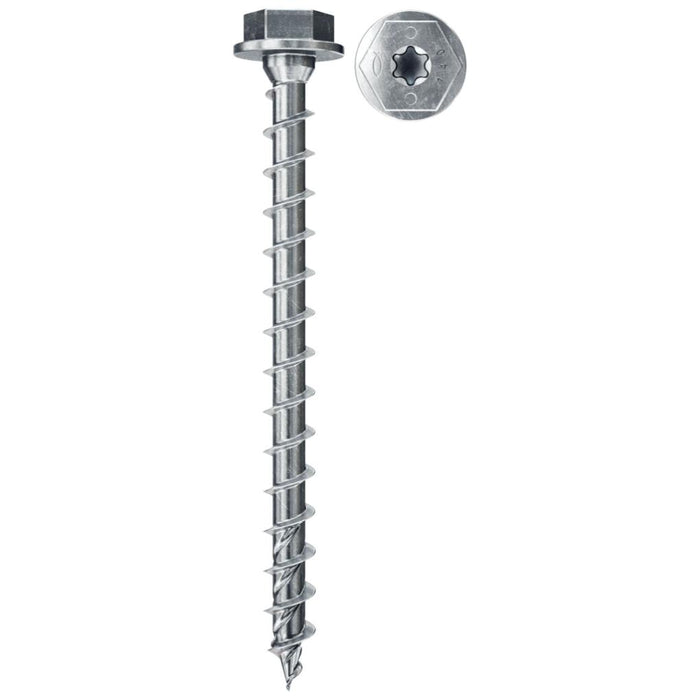

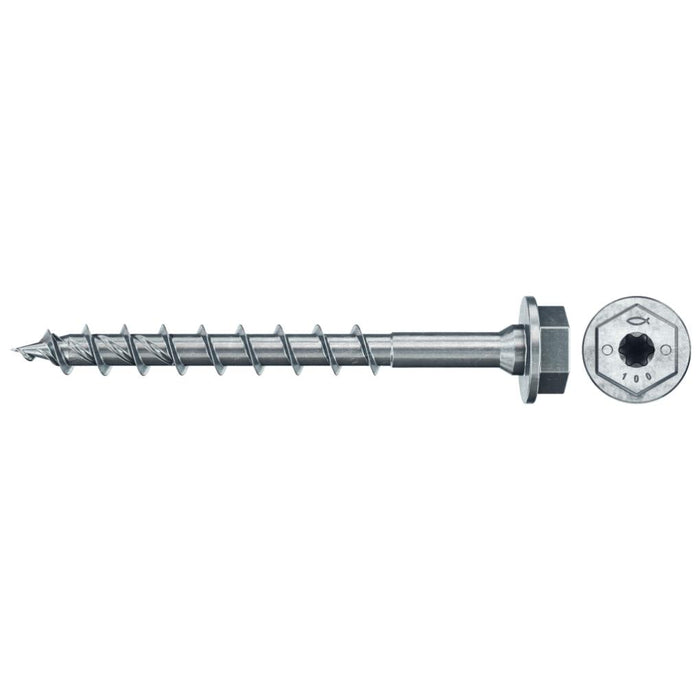

El PowerFast FPF II HWTF es un tornillo de construcción en madera de Ø8 y Ø10, con cabeza hexagonal y arandela prensada, rosca total y doble accionamiento: llave de vaso o punta Torx. Lo publicamos como la alternativa más rápida a los tornillos normalizados DIN 571, y a diferencia de un tirafondo corriente, este tiene ETA-19/0175.
Frente a un tirafondo DIN 571, aquí hay dos cosas que cambian
La primera es el tiempo. Un tirafondo DIN 571 tiene rosca de madera clásica y en la mayoría de los casos pide pretaladro. Este muerde con la punta de tres nervios, que prefresa mientras entra, y lleva la rosca hasta la punta. Lo decimos así en la ficha: es la alternativa más rápida al DIN 571.
La segunda es el papel. Un tirafondo DIN 571 es una norma dimensional: te dice cómo es el tornillo, no cuánto aguanta. Este tiene ETA-19/0175 con valores declarados: 23,0 kN de resistencia característica a tracción y 22.200 Nmm de momento característico de fluencia en Ø8; 31,0 kN y 37.400 Nmm en Ø10. Con eso se calcula. Con un DIN 571 sin evaluación, no.
Cuál te toca
Herraje metálico sobre viga de maderaØ8. La cabeza con arandela reparte sobre el herraje sin necesidad de arandela suelta.
Unión madera-madera de escuadría gruesaØ8 o Ø10, según la carga y el canto disponible.
Barandilla metálica sobre subestructura de maderaØ8 × 100 o 120.
Cubierta o entramado que se calcula, en zona protegidaØ8. Y respeta las distancias del anexo B de la ETA.
Para qué sirve
- Unión de chapa de acero y herrajes a madera: placas base, escuadras estructurales, conectores.
- Uniones madera-madera de escuadría gruesa.
- Subestructuras y barandillas metálicas sobre estructura de madera.
- Madera laminada encolada, contralaminada (CLT), microlaminada (LVL), contrachapado y tableros de chapa laminada, OSB y madera estructural maciza.
- Coníferas (Douglas, abeto rojo, pino, abeto) y frondosas macizas (haya, fresno, roble), y frondosas laminadas encoladas.
- Vigas dobles y triples laminadas.
Para qué no
- Intemperie. Este acabado es cincado: clases de servicio 1 y 2. Una pérgola descubierta o una barandilla exterior son clase 3 y piden inoxidable.
- Chapa metálica sin llave dinamométrica. Nuestra ETA lo dice sin margen: con chapa, herramienta con control de par obligatoria. Y criterio de oficio: con Ø10 y un taladro potente, pasarse de par y arruinar la rosca en la madera es muy fácil.
- Superficie vista donde la cabeza no pueda sobresalir. Esta cabeza va encima siempre. Para embutir, avellanado.
- Frondosa a gran profundidad sin pretaladrar. A partir de Ø10 recomendamos pretaladrar siempre.
Ficha técnica
Nuestra denominaciónPowerFast FPF II HWTF BC
GamaTornillos de construcción en madera PowerFast II
CabezaHexagonal con arandela prensada · Ø 18 mm en Ø8 y 21,3 mm en Ø10
AccionamientoDoble: hexagonal exterior SW 13 (Ø8) o SW 15 (Ø10), y Torx TX40
RoscaTotal
MedidasØ8: 80, 100, 120 y 140 mm · Ø10: 80 y 100 mm
AcabadoAcero cincado galvánico pasivado azul
AprobaciónETA-19/0175 · EAD 130118-01-0603 · DoP W0020
Resistencia a tracción declarada23,0 kN en Ø8 · 31,0 kN en Ø10
Resistencia a torsión declarada28,0 Nm en Ø8 · 42,0 Nm en Ø10
Momento de fluencia declarado22.200 Nmm en Ø8 · 37.400 Nmm en Ø10
Ø de pretaladro5,0 mm para Ø8 · 6,0 mm para Ø10
Penetración mínima en unión portanteh_ef mínima de 4 × d
Clase de servicio1 y 2
Agujero en la chapaComo máximo d + 1 mm, y herramienta con control de par obligatoria
Cómo se monta
- Comprueba la penetración: en unión portante, la profundidad de anclaje mínima que publicamos para esta gama es 4 veces el diámetro. En Ø8, 32 mm de rosca dentro de la pieza de destino como mínimo.
- Si hay chapa, el agujero debe medir como máximo d + 1 mm: 9 mm para Ø8, 11 mm para Ø10.
- Pretaladra la madera si es frondosa o si vas a gran profundidad: 5,0 mm para Ø8, 6,0 mm para Ø10.
- Monta llave de vaso SW 13 (Ø8) o SW 15 (Ø10), o punta TX40. Los dos accionamientos son válidos.
- Con chapa, aprieta con llave dinamométrica. Es obligatorio según la ETA. Sin chapa, aprieta hasta que la arandela asiente.
Lo que de verdad separa este tornillo de uno de ferretería
Toda nuestra gama PowerFast II está cubierta por la evaluación técnica europea ETA-19/0175, emitida por ETA-Danmark bajo el documento de evaluación EAD 130118-01-0603, «tornillos y varillas roscadas para uso en construcciones de madera», con declaración de prestaciones DoP W0020. La vida útil supuesta que declara el documento es de 50 años.
Eso significa que no es un tornillo con una descripción bonita: es un tornillo con valores característicos declarados, diámetro a diámetro. Con esos números se calcula una unión. Sin ellos, no.
Ø tornilloTracción ftens,kTorsión ftor,kMomento de fluenciaØ pretaladro
Ø 3,0 mm3,2 kN1,5 Nm1.654 Nmm2,0 mm
Ø 3,5 mm4,1 kN2,0 Nm2.489 Nmm2,0 mm
Ø 4,0 mm5,2 kN3,0 Nm3.546 Nmm2,5 mm
Ø 4,5 mm6,3 kN4,2 Nm4.844 Nmm2,5 mm
Ø 5,0 mm8,9 kN6,0 Nm6.405 Nmm3,0 mm
Ø 6,0 mm13,1 kN10,0 Nm10.384 Nmm4,0 mm
Ø 8,0 mm23,0 kN28,0 Nm22.200 Nmm5,0 mm
Ø 10,0 mm31,0 kN42,0 Nm37.400 Nmm6,0 mm
Ø 12,0 mm42,0 kN64,0 Nm59.900 Nmm7,0 mm
En rojo, los diámetros de esta referencia. Valores del anexo C de la ETA-19/0175 (acero al carbono) y diámetros de pretaladro de su tabla B3.1.
Aviso importante sobre la columna de torsión
ftor,k es la resistencia característica del tornillo a romperse por torsión. No es un par de apriete recomendado y no debe usarse para ajustar el embrague del atornillador. No publicamos par de apriete para esta gama.
Lo que declaramos y lo que no
La reacción al fuego declarada en la DoP W0020 es clase A1. La durabilidad frente a la corrosión figura en esa misma DoP como prestación no evaluada; lo que sí asigna la ETA son las clases de servicio por material, que tienes más abajo. No son lo mismo y no lo vamos a mezclar.
Los valores de extracción y de arranque de cabeza van tabulados por material en el anexo D de la ETA, y las distancias mínimas al borde y entre tornillos en el anexo B. No los publicamos en esta ficha: son tablas largas que dependen del material y del tipo de carga, y resumirlas mal sería peor que no darlas. Pídenoslas y te las damos del documento.
Los números con los que se calcula
Los valores y los diámetros de pretaladro están en la tabla de más arriba de esta misma página.
Los valores son de acero al carbono. Para el acero inoxidable la ETA tiene su propia tabla y no la publicamos en esta ficha.
Y lo que falta aquí, a propósito
Los valores de extracción (fax,k) y de arranque de cabeza están en el anexo D de la ETA-19/0175, tabulados por material: madera maciza, laminada encolada, CLT, LVL, OSB, aglomerado y contrachapado, y además distinguiendo extracción en cara y en canto. Las distancias mínimas van en el anexo B, según material y tipo de carga.
Son tablas largas y no las vamos a resumir en una ficha de tienda, porque un resumen mal hecho de una tabla de cálculo es peor que no darla. Pídenoslas y te mandamos las que necesites del documento.
Cuándo hay que pretaladrar, y con qué broca
- Madera de conífera y derivados de conífera: nuestra ETA dice que no hay limitación. No hace falta pretaladrar.
- Madera dura (frondosa): la ETA fija una profundidad máxima de penetración sin pretaladro. Si vas a fondo en haya, fresno o roble, pretaladra. Y a partir de Ø10, pretaladra siempre.
- Acero inoxidable: otra regla. En frondosa es obligatorio; en madera blanda de hasta 480 kg/m³, si la longitud de atornillado supera 25 veces el diámetro.
- Cerca del canto: pretaladrar siempre ayuda, aunque la ETA no lo exija.
El diámetro de broca va tabulado por diámetro de tornillo, en la tabla de valores de más arriba de esta misma página.
Nuestro estuche de brocas de madera D-WS de ocho piezas cubre de Ø3 a Ø10 mm, que es el pretaladro de los tornillos de Ø5 en adelante.
Atornillador de impacto: sí, pero no en todos los diámetros
Esto lo publicamos en el anexo B de la ETA-19/0175 y casi nadie lo mira:
- Acero al carbono de Ø4,5 a Ø6,0: autorizado. Y toda la gama de tornillos de construcción en madera en acero al carbono, también.
- Ø3,0, Ø3,5 y Ø4,0 de acero al carbono: no están incluidos en esa autorización.
- Acero inoxidable: no lo publicamos. Así que no te lo vamos a recomendar.
- Con chapa metálica de por medio: herramienta con control de par obligatoria, por ejemplo una llave dinamométrica. Y el agujero en la chapa, como máximo d + 1 mm.
Y lo respaldamos con un ensayo
El certificado que acompaña a esta gama es el informe 201811-0081-6, de 10 de mayo de 2021, del Instituto de Construcción y Ciencia de los Materiales, unidad de ingeniería de la madera, de la Universidad de Innsbruck. Se atornillaron Power-Fast II alternativamente en madera dura y blanda con atornillador convencional y con atornillador de impacto, y no se encontraron diferencias estadísticamente significativas en la resistencia a tracción.
El mismo informe añade una recomendación de carácter general: en uniones acero-madera, se recomienda usar dispositivos con par controlado.
Interior o exterior: aquí no decide el precio, decide la norma
El Eurocódigo 5 divide el uso de la madera en tres clases de servicio según la humedad. Nuestra ETA asigna a cada material del tornillo hasta qué clase está cubierto, y esto no es negociable:
Acero cincado — clases 1 y 2Interior y ambiente protegido y cubierto. El cincado galvánico pasivado azul (BC) y el cincado reforzado (BZ) son acero al carbono: los dos van por aquí. Espesor mínimo de cincado declarado: 5 µm.
Acero inoxidable — hasta la clase 3Es la clase de la humedad alta y la intemperie. La ETA cubre los inoxidables 1.4301 y 1.4567, que son A2, y 1.4401 y 1.4578, que son A4.
Este acabado es cincado, y eso pone un límite
El acero cincado está cubierto para las clases de servicio 1 y 2. Una pérgola descubierta, una barandilla de terraza, un vallado o cualquier madera que se moje son clase 3, y ahí hace falta inoxidable. Tenemos el PowerFast II inox A4 6×80; si necesitas inox en otra medida, dínoslo.
Y aquí lo que NO publicamos, porque tampoco se lo vamos a inventar a nadie
No publicamos nada sobre madera tratada o impregnada con sales o protectores, ni sobre el comportamiento de nuestros tornillos en maderas taníferas como el roble o el castaño. Lo hemos buscado en nuestra propia documentación y no está.
Lo único que sí publicamos, y lo decimos en nuestra gama de tornillos de terraza, es que el acero inoxidable A2 ofrece alta resistencia a las inclemencias del tiempo y al ácido tánico. De ahí a afirmar que el cincado se corroe en roble hay un salto que nosotros no damos.
Qué cabeza corresponde a cada trabajo
De nuestra guía de tipos de cabeza, y es lo que decide si un montaje queda bien o queda regular:
Avellanada (C)Montaje a ras de la superficie. Es la cabeza de unir madera con madera cuando el tornillo no debe sobresalir.
Avellanada escalonada (S)Permite el embutido completo, sin que sobresalga nada. Para hundir la cabeza del todo.
Redonda o pan head (P)No se hunde. Se usa con chapa metálica y con plásticos, y rara vez en madera vista. Es la cabeza de los herrajes.
De plato o pestaña (W)Transmite cargas mayores sin necesidad de arandela, por su mayor diámetro de cabeza, y da más resistencia al arranque.
Hexagonal (H)Muy alta transmisión de carga y apta para fijación en madera dura. Permite llave de vaso.
Atornillar cerca del canto sin abrir la madera
Lo que publicamos sobre esto, que es geometría del tornillo y no un consejo:
- La punta de tres nervios muerde rápido y prefresa a la vez, con lo que se reduce el comportamiento de hendido.
- La geometría de núcleo patentada fresa con precisión y extrae la viruta, y eso es lo que hace posibles distancias al borde y entre ejes reducidas.
- La geometría bajo cabeza, con doble cono optimizado y bolsas de fresado, produce menos fisuras en la madera y menos daño en los componentes metálicos, y permite fijar cerca del canto sin formación de fisuras.
- Frente a un tornillo de aglomerado estándar, el comportamiento de hendido es significativamente menor.
Y ahora la parte honesta
«Distancias reducidas» no quiere decir «sin distancia». Las distancias mínimas vinculantes al borde y entre tornillos están tabuladas en el anexo B de la ETA-19/0175, y cambian según el material y según si la carga es lateral o axial. No te vamos a dar aquí un «puedes atornillar a 2 cm del canto» porque depende de la madera y de cómo trabaje la unión.
Si lo necesitas para un cálculo, pídenos las tablas y te las damos del documento. Y si lo que quieres es que no se abra la tabla: pretaladra.
Si eres de este gremio, esto es lo tuyo
Carpintero de estructura y montador de laminadaØ8 y Ø10 con llave de vaso: es la forma rápida de sustituir el tirafondo.
Cerrajero y montador metálicoØ8 × 80 a 120 para anclar pletinas y perfilería sobre viga de madera. Recuerda la llave dinamométrica.
Instalador de pérgolas y porchesØ8 y Ø10 en zona cubierta. Si queda expuesto, pídenos inoxidable.
Mantenimiento industrialØ10 para soportería pesada sobre madera, dentro de nave.
Preguntas frecuentes
¿Es lo mismo que un tirafondo DIN 571?
No. La DIN 571 es una norma dimensional: define la forma del tirafondo, no declara resistencias. Este tornillo tiene ETA-19/0175 con valores característicos declarados por diámetro, así que se puede calcular con él. Y en obra es más rápido: la punta de tres nervios prefresa mientras entra, y en muchos casos evita el pretaladro que un DIN 571 sí necesita.
¿Hexagonal o Torx? ¿Cuál uso?
Los dos son válidos, la cabeza lleva los dos accionamientos. La llave de vaso (SW 13 en Ø8, SW 15 en Ø10) es lo cómodo cuando tienes acceso frontal y quieres par. La punta TX40 te salva cuando el espacio no deja meter el vaso o cuando trabajas en ángulo.
¿Hace falta arandela?
No: la cabeza ya lleva la arandela prensada. Ese es justamente el motivo de que reparta bien sobre un herraje sin añadir nada.
¿Qué cargas puedo usar para calcular?
Del anexo C de la ETA-19/0175: Ø8 → 23,0 kN de tracción, 28,0 Nm de torsión y 22.200 Nmm de momento de fluencia. Ø10 → 31,0 kN, 42,0 Nm y 37.400 Nmm. Los valores de extracción y de arranque de cabeza van tabulados por material en el anexo D de la misma ETA y no los publicamos en esta ficha: si los necesitas, pídenoslos y te los damos del documento. Igual con las distancias mínimas del anexo B.
¿Qué espesor de chapa admite?
No lo publicamos como número. Lo que sí publicamos, y es lo que condiciona el montaje, son dos reglas: el agujero en la chapa no puede pasar de d + 1 mm, y con chapa hay que usar herramienta con control de par. Si tu chapa es gruesa o el herraje viene con agujero mayor, escríbenos con el detalle antes de comprar.
¿Vale para roble?
El roble está entre los materiales base que declaramos para este tornillo, junto con haya y fresno. Con dos advertencias: en frondosa hay que pretaladrar, y no publicamos nada sobre el comportamiento del acabado cincado en maderas taníferas, así que no te lo vamos a afirmar en un sentido ni en otro. Si además va a estar expuesto, entonces la respuesta es inoxidable por la clase de servicio.
¿No sabes qué medida te toca?
Dinos qué vas a unir: qué dos piezas, de qué espesor, en qué madera y si la unión queda a la vista o a la intemperie. Te decimos el diámetro, la longitud, la rosca y si hace falta pretaladrar. Y si el que te corresponde es el más barato del catálogo, también te lo diremos.
Lo que te puede hacer falta con este tornillo
Torx avellanado Ø5 a Ø8Cuando la cabeza tiene que quedar embutida.
PowerFast II inox A4 6×80Cuando la unión queda a la intemperie.
Brocas de madera D-WSPretaladro de 5,0 mm para Ø8 y 6,0 para Ø10.
Cabeza redonda para herrajesPara herrajes ligeros de Ø3 a Ø6.
