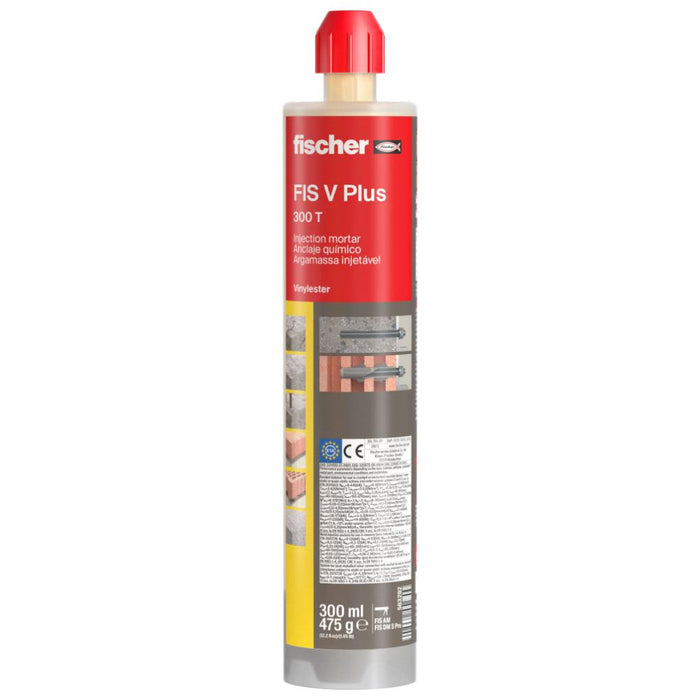

Anclaje químico fischer FIS V Plus 300 T · curado estándar · hormigón fisurado

Lo que la separa de una resina corriente

• Aprobada para hormigón fisurado y no fisurado, C20/25 a C50/60. ETA-20/0603, DoP 0418.
• ETA propia de armadura de espera: conexión de barras corrugadas a un hormigón ya endurecido. ETA-20/0728.
• ETA propia de obra de fábrica: ladrillo perforado y bloque hueco, con tamiz. ETA-20/0729.
• Comportamiento sísmico categorías C1 y C2 declaradas, no prestación no determinada.
• Reacción al fuego clase A1, con informe de resistencia al fuego que tabula valores a R30, R60, R90, R120, R180 y R240.
• Sin estireno: se inyecta en sótano, garaje o local ocupado sin el olor de una poliéster.
• Fraguado lento: 10 minutos de trabajo a 20 ºC, para colocar una línea de varillas sin que gelifique en la boquilla.
• De M8 a M30, con profundidad de anclaje regulable hasta 12 veces el diámetro de la varilla.
• Vida útil de diseño declarada en la ETA: al menos 50 y/o 100 años.

Las tres ETA, las tres declaraciones de prestaciones, las instrucciones de montaje y los informes de fuego están descargables más abajo, en la ficha.

Obras en las que esta es la resina

• Barandilla de terraza, balcón o escalera anclada al canto del forjado: ahí hay que suponer hormigón fisurado.
• Toldo, marquesina o rótulo en fachada, también sobre ladrillo perforado con tamiz.
• Bomba de calor, climatizadora o grupo de presión sobre bancada, en cuarto técnico cerrado.
• Estructura de placas solares en cubierta plana, donde la succión del viento es tracción pura sobre el anclaje.
• Ampliación, recrecido o espera de armadura olvidada, con su ETA de armadura de espera.
• Bandejas, tuberías y conductos en techo de garaje, donde se exige resistencia al fuego.

Soportes aprobados

• Hormigón fisurado y no fisurado, C20/25 a C50/60.
• Ladrillo macizo y ladrillo perforado en vertical.
• Ladrillo silicocalcáreo macizo y perforado.
• Bloque hueco de hormigón y de hormigón ligero.
• Hormigón celular.

En soporte hueco el tamiz FIS H no es opcional: sin él la resina se pierde dentro de las cámaras del ladrillo y el anclaje queda hueco.

Antes de empezar

• Soporte por encima de 0 ºC y cartucho a +5 ºC como mínimo.
• Aire comprimido exento de aceite a 6 bar como mínimo y cepillo de acero del diámetro del taladro.
• Cánula prolongadora si el taladro pasa de 150 mm de profundidad.

Paso a paso

1. Taladra con broca de martillo, al diámetro y la profundidad de la tabla de abajo.
2. Sopla 4 veces, cepilla 4 veces desde el fondo y sopla otras 4. La bomba manual solo vale en taladros de menos de 18 mm.
3. Monta la boquilla mezcladora y purga unos 10 cm, hasta que el mortero salga de color gris uniforme.
4. Inyecta desde el fondo, retirando la boquilla, hasta dos tercios del taladro.
5. Introduce la varilla girando ligeramente.
6. Respeta el tiempo de curado antes de apretar y antes de cargar.

Broca, profundidad de anclaje y par de apriete

• M8: broca 10 mm, anclaje de 60 a 96 mm, par 10 Nm.
• M10: broca 12 mm, anclaje de 60 a 120 mm, par 20 Nm.
• M12: broca 14 mm, anclaje de 72 a 144 mm, par 40 Nm.
• M16: broca 18 mm, anclaje de 96 a 192 mm, par 60 Nm.
• M20: broca 24 mm, anclaje de 120 a 240 mm, par 120 Nm.
• M24: broca 28 mm, anclaje de 144 a 288 mm, par 150 Nm.
• M27: broca 30 mm, anclaje de 162 a 324 mm, par 200 Nm.
• M30: broca 35 mm, anclaje de 180 a 360 mm, par 300 Nm.

Tiempos según la temperatura del soporte

• De 0 a 5 ºC: curado 6 horas.
• De 5 a 10 ºC: 20 minutos de trabajo, curado 3 horas.
• De 10 a 20 ºC: 10 minutos de trabajo, curado 2 horas.
• De 20 a 30 ºC: 6 minutos de trabajo, curado 45 minutos.
• De 30 a 40 ºC: 4 minutos de trabajo, curado 30 minutos.
• En hormigón húmedo o taladro inundado, los tiempos de curado se duplican.

Errores que vemos a diario

• Saltarse el cepillado. Es la primera causa de arrancamiento y no se ve: el anclaje aguanta el apriete y falla meses después bajo carga.
• No purgar el cartucho. Los primeros centímetros salen sin mezclar y no fraguan.
• Retomar un cartucho empezado con la boquilla vieja.
• Apretar la tuerca antes de que termine el curado.
• Anclar en ladrillo hueco sin tamiz.
